その13・・Backupサーバのリニューアル（2016）
その13・・Backupサーバのリニューアル（2016）
|
PT3録画機用に使用する予定だった、Asrock N3150-ITXがASUS製と入れ替えで余ったため、Backupサーバのマザーを交換。
＜16-02-11＞

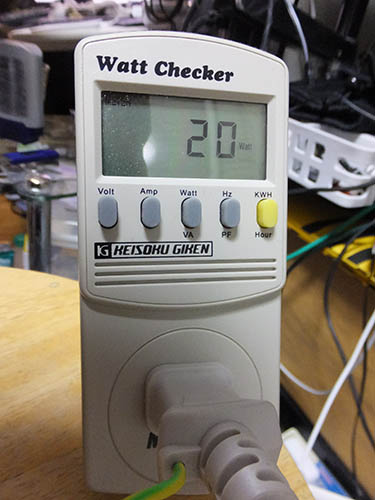

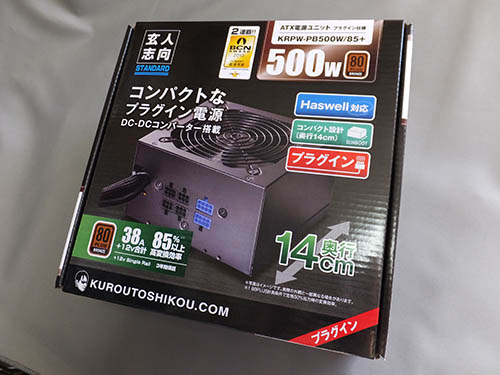

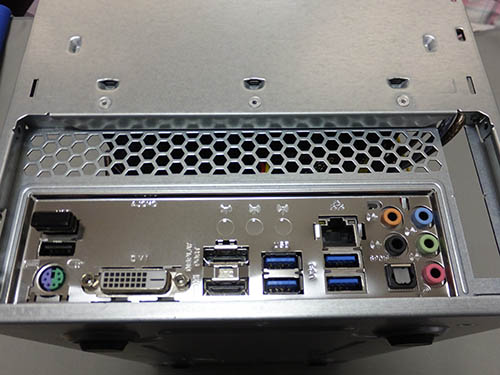

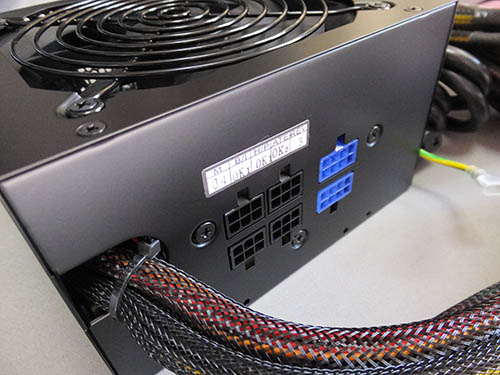

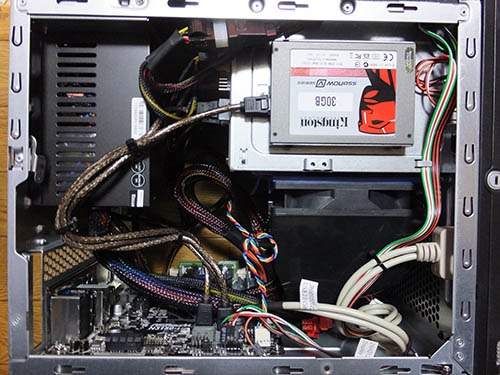

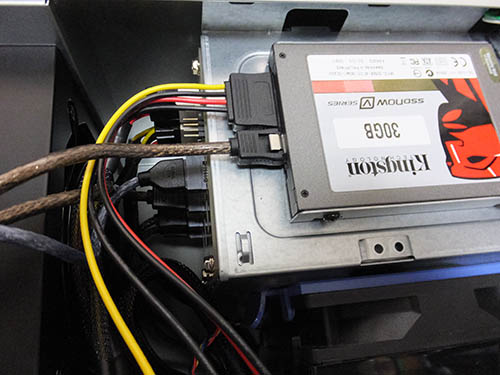

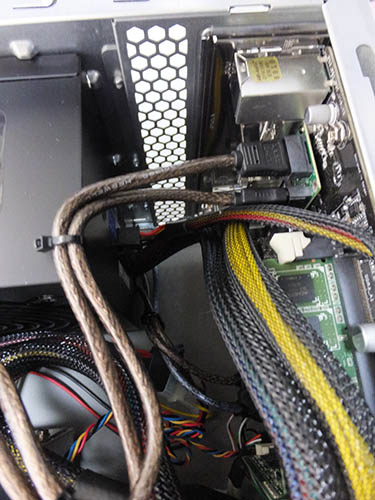

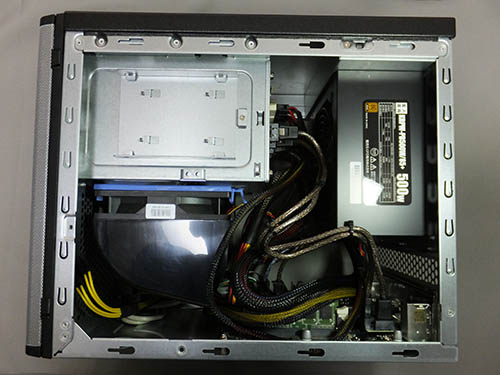

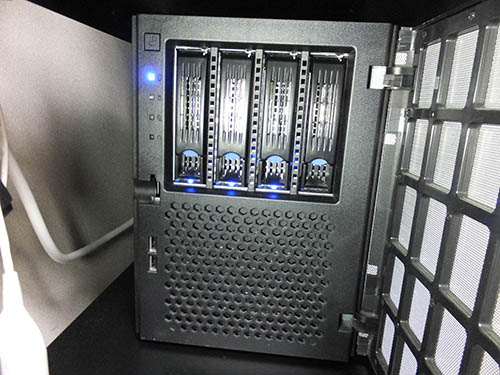

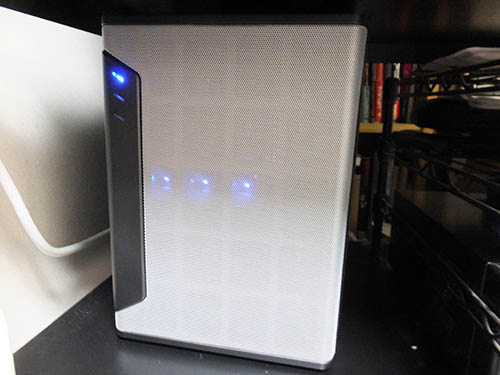

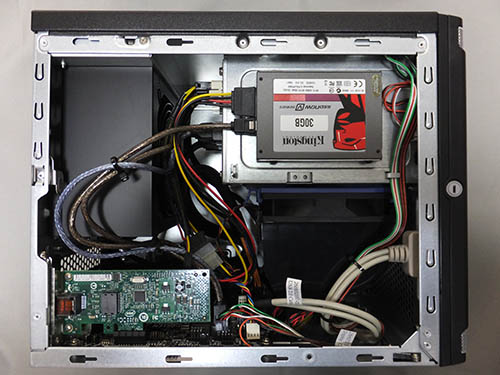

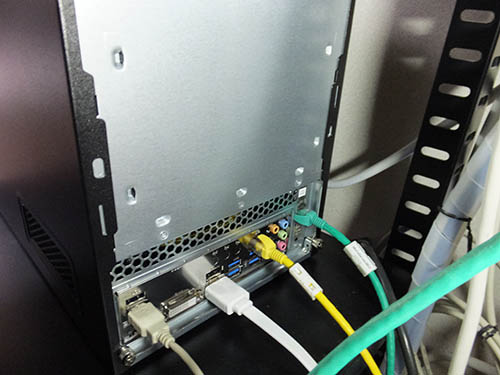

後残るはUSBの不明なデバイス。これは、PS2-USBコンバータであることは判っていた。手元にあった別のコンバータに交換したら正常に認識するようになった。これで、全てOKだ。いやあ、長い道のりであった。 サーバを棚に乗せ、配線。ネットワーク周りの設定を施し、ようやくセットアップ完了となった。 最後に、消費電力を測定。 ■HDDレスの状態 電源OFF：1W 起動時最大：33W 起動中：20-22W ログオフ待機：20W ログオンアイドル：21W ■HDDx3台実装の状態 起動時一瞬：70W ログオフ待機：39-40W ログオンアイドル：39-40W  最後の頼みの綱、玄人電源  作りは少し甘い  セミプラグイン式  結線を始める  SSDを接続  背面パネル  側面その1  側面その2  ケーブルを接続  HDDを組み込み、起動  フロントドアを閉めたところ  消費電力確認
＜16-02-09＞
代理店から問い合わせメールの返信が届く。内容は、不良の可能性があるので、返送してくれれば調べるとのこと。しかし、交換の場合1か月くらいは掛かりそうだ。まあ、いずれにしても電源は発注してしまったので、これを試して、ダメなら代理店送りということだろうか。
＜16-02-06＞

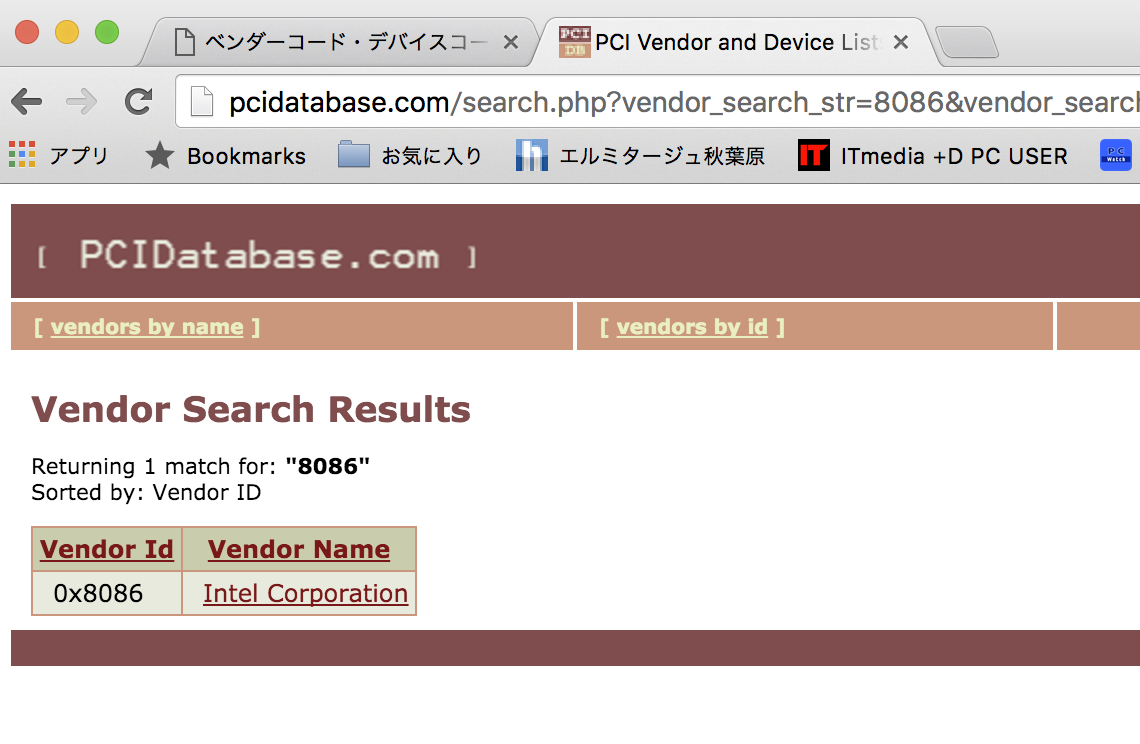

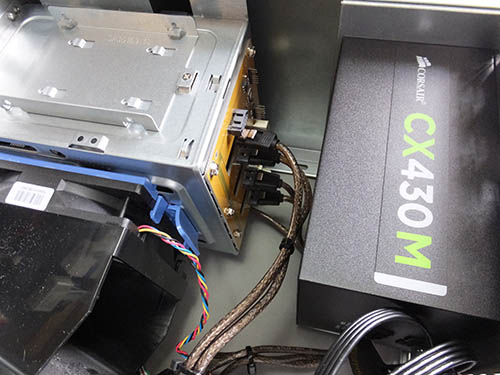

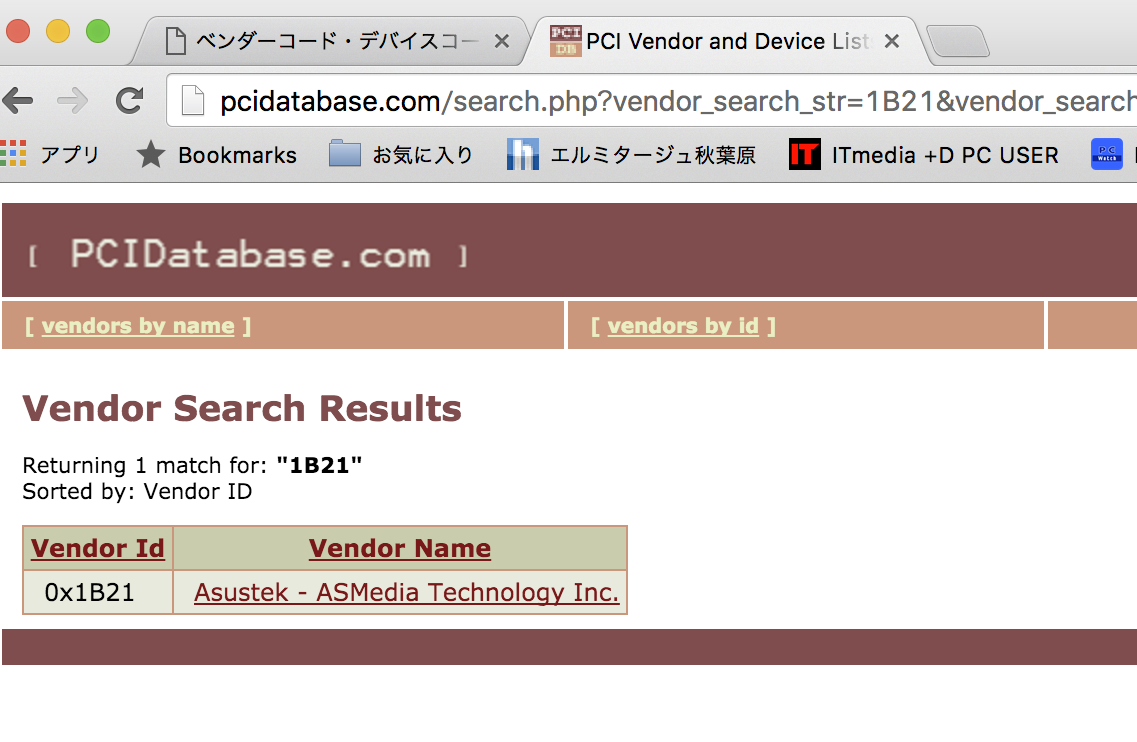

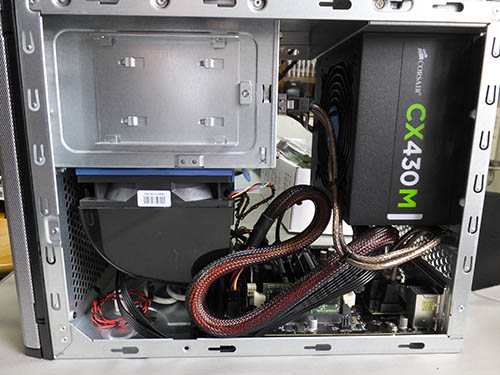

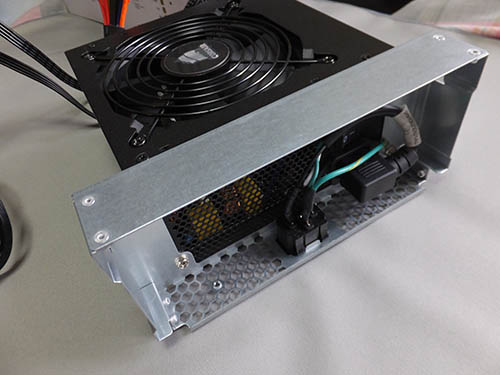

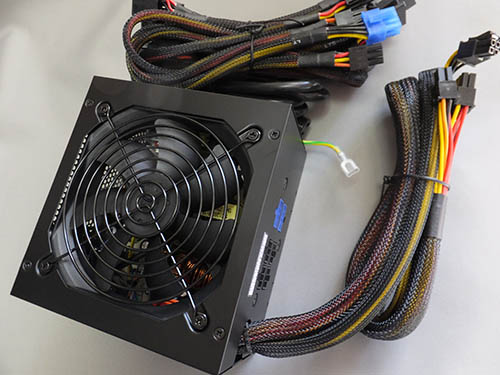

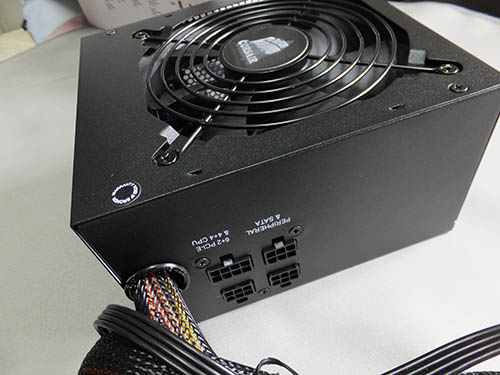

この他、意味が分からないが、何かHDDを一台繋いでみろ、というレスもある。はじめは意味が分からなかったのだが、Cステートをキーワードに色々調べていると、CステートはDC12V電源が密接に関わっていて、DC-DCコンバータがしっかりしている電源やACアダプタ電源、それから、DC12Vをがっつり使うように、グラボの補助電源やHDDが繋がっている環境では問題が起きにくいというのだ。それでは、、、と半信半疑でHDDを一台繋ぐ。す、すると、なんとPCが起動して、再起動が掛からないではないか！！びっくり。2chの神レスに感謝だ。 光明が見えたので、再度PCを組み直す。電源は元々の剛力短2で問題無さそうので戻すことに。HDDを搭載した状態でWindows Serverのセットアップを開始する。ここでまた、小トラブル。Windowse Server 2012Rw with UpdateのISOファイルサイズが4.7GBを越えているのだ。これではシングルレイヤのレイヤのDVDでは焼くことができない。それではとUSBメモリで起動ディスクを作成する。はじめ、WInToFlashを使ったのだが、インストール中にエラーが。結局、Rufusというツールを使ったら正常なインストールメディアを作成でき、インストールを完走させることができた。 もう一つ、ここで障害発生。SSDともう一台増設していたHDDが認識されない。不明なデバイスに並んでいる。色々切り分けすると、HDD本体ではなく、ケーブルであることが判明。交換したところ、正常に認識するようになった。その後、標準ドライバが当たっていたAsmediaのSATAチップに、Asmedia謹製のドライバを当てる。これは、以前もファイルサーバで適用したdellのサイトからダウンロードしたものを使用する。デバイスマネージャからではIntelオンボードチップかAsmediaかの判断がつかないため、デバイスマネージャに表示されるVender_IDを、ベンダーID検索のサイト（pcidatabase.com）で検索。0x1B21はAsmedia、0x8086はIntelであることが判った。 さあこれでサーバのセットアップはほぼ完了だ、、と喜んでいたら、またまた不具合を確認。サーバをシャットダウンすると、何故か必ず、再起動が掛かってしまうのだ。BIOS設定や、OSのWOL設定やエラー処理設定など、Webで得られる可能な限りの対策案は試してみたが全てだめ。やはりこれも、電源に起因している可能性が高そうだ。さらに、よく見るとデバイスマネージャのUSB配下に、不明なデバイスが発生している。なかなか収まらないな・・・  CorsairのCX430M  プラグイン式の電源  ブラケットに取り付け  ケースに取り付けていく  組み上げ完了・・が、起動しない  HDDを取り付けたら、剛力短で起動した！  vender IDを確認。これはAsmedia  こちらはIntel
＜16-01-31＞

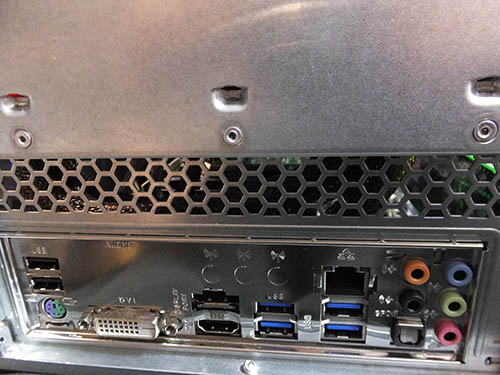

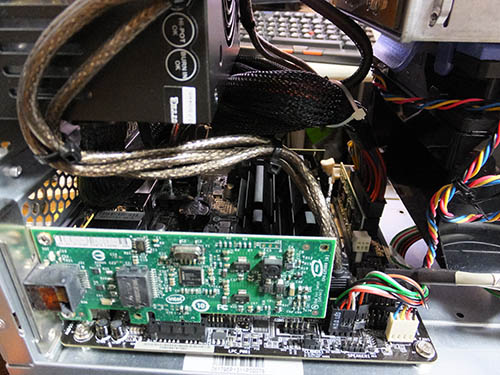

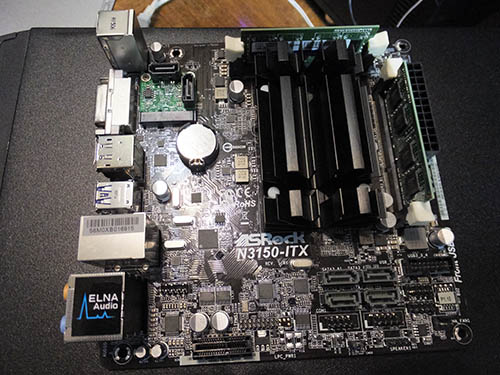

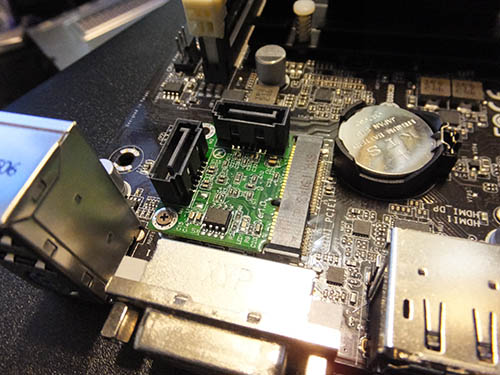

N3150-ITXはSATAをオンボードでx4積んでいる。さらに、miniPCIeとPCIeが一つずつあるので、前者にSATAx2のインターフェースボードを、後者にINTEL NICを搭載すれば、バックアップサーバに必要なポートは揃うことになる。本当は、PCIeスロットがx4か、せめて形状だけでもx4対応の切り欠きがあれば、INTELのDUALポートNICを載せられたのだけど、残念ながらx1スロット。そのため、LANの片ポートは蟹チップとなる。 構築自体は短時間に終わり、棚に装着したのだが、問題発生。電源を入れてもすぐにリセットが掛かってしまう。はじめ、SSDに元々入っていた既存パーテーションが悪さをしているのだが思い込み、フォーマットしたりしたが一向に収まらない。どのような設定にしても10秒くらいで再起動する。仕方なく、折角組んだ筐体をばらし、パーツを一つずつ外していく。ついには、裸のマザーと電源だけになったが、症状は変わらず・・。何なんだ・・。マザーが壊れているのか？このマザー元々TV録画用に使用する予定で、それ用に玄人志向のACアダプタ電源で組んだ時には何ともなかった。おかしいな・・と思い、手元にあった、CorsairのHX850電源を繋いでみる。すると、あっさりと何事もなかったように起動する。な、なんだ・・電源との相性なのか？？ Webで調べると、使っていた剛力短2プラグインの前モデルで、ITX系のマザーとの相性で、同じように再起動を繰り返す症状が方向されている。これか・・。剛力短が悪いのか・・。ということで、急きょ代替の電源を注文。比較的低価格で、奥行きが短く、プラグインコネクタ仕様で。ということで絞り込んでいったら、CorsairのCX430Mというモデルに行き着いた。  AsrockのN3150-ITX  miniPCIeにSATAx2を増設  Intel CT NICも増設  バックパネル |
