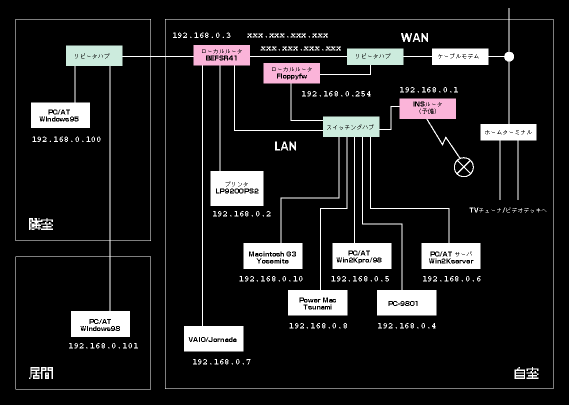

■ ＬＡＮの構成図
			電柱づたいに這っているCATVの同軸ケーブルが分岐して、家まで伸びてくる。ケーブルは、二階の外壁の保安器まで届き、そこを経由して壁の引き込み穴から室内に入ってくる。CATVは落雷とかの被害が結構あるそうで、保安器があっても絶対安全とは言えないようだ。引き込み穴は当初から開けてあり、元々は電話線と、従来のアンテナからの同軸ケーブルが引き込まれていた。
			室内に入った同軸は、すぐに分配器で分波され、一方はホームターミナル、もう一方はケーブルモデムへとつながる。 ホームターミナルはＮＥＣ製。タイマー予約可能で、ここからビデオデッキやＴＶチューザー（今では珍しくなった単体ＴＶチューナー、しかもＧＲチューナーを使っている）にビデオアウトや同軸ケーブルがさらにつながる。 ケーブルモデムはＴＥＲＡＹＡＮと言う聞いたことのないメーカーのもの（ケーブルモデムメーカーって、ほとんど聞いたことのないメーカーばかりだけど）　正面の４つのＬＥＤでコンディションが判る。むやみに電源を切ったり、同軸を外したりしてはいけないとり取説には記載されていた。
			ケーブルモデムからは、10Base-Tでローカルルータにつながる。ルータは、DSL／ケーブル用のイーサポートが二つ付いたもの。４ポートのSWハブの機能もある。 ルータにはDHCP機能やIPマスカレード、ポートファードなどの必要十分な機能が盛り込まれており、全てがＷｅｂブラウザから設定可能だ。 また、最近になって、PPPoEやBlock WAN Requestなどの新しい機能も付加されたようだ。マニュアルには記載がなかったが、FWアップデートのReadmeを見ると、Block WAN Requestは、その名の通り、WAN側からのポートスキャンなどに反応しないようにする機能みたいだ。 ルータから先は、一つはPlanexのスイッチングハブにつながり、もう一つは隣室の10Baseリピータハブに伸びている。
