AVシステム・2008

その10・DLNA環境



REGZA導入から2年経ったが、DLNAサーバ・クライアント機器が充実してきたので、接続環境を整備した。DLNAではないが、同種のメディア再生ソフト、ハードもちょい入ってます。


・・クリックで詳細が見れます・・

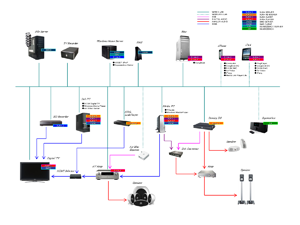

2011年1月現在の、DLNAを中心としたAVネットワークの全体構成図。自分でも、良く分からないくらい複雑になっている。どの組み合わせで再生できるのか、どれがDTCP-IPにも対応しているか・・など、混乱していまう。



PT1 TVレコーダの構築

PT1はDLNAとは直接環境はないが、PT1を使用した録画環境は、今回のシステムの中核となるので書かないわけにはいかない。バックアップ用にPT2も持っているが、PT1で特に不満もないのでこちらを使用している。

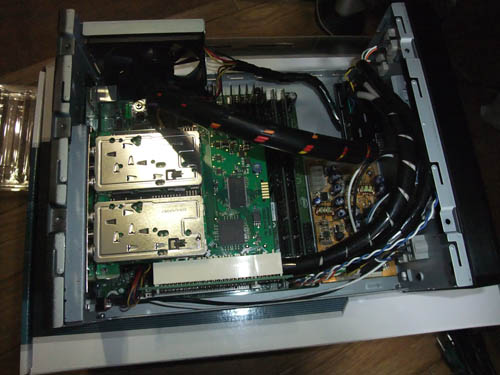

PTを用いたレコーダPCの構成は以下の通り。



・マザー＆CPU：Intel D510MO

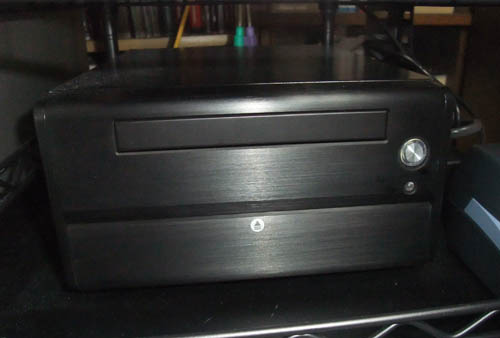

・ケース：DIRAC Noah 800AL-BK
・メモリ：DDR2 800 SD-RAM 2GHz x2
・ストレージ：Intel OEM Kingstone SSD 40GB


1.ハードウェアドライバーのインストール
・ICカードリーダのドライバをインストール
・PT1/2のドライバをインストール
・PT1/2のSDKをインストール
・デバイスマネージャで正常に認識していることを確認

2.TVTestのインストール
・TVTestをDTVツールからダウンロードして解凍（今回は、v0.6.4を使用）
・BonDriver_PTST（人柱版）をダウンロードして解凍
・PT-S.dllとPT-T.dllを複製して、PT-S0.dll 、PT-S.dll、PT-T0dll、PT-T1.dllを用意する。
・VTestのフォルダに、上記の4つのファルとPT1Ctrl.exeをコピーする。
・TVTest.exeをダブルクリックして起動する。
・チャンネルスキャンを選び、サービスを検索するにチェックを入れ、スキャン開始する。
・RecTestを、TVTestと同じフォルダにコピーする。

3.TVRockのインストール
・TVRockを作者のサイトからダウンロードして解凍
・RecTestをHDUSアップデータかrダウンロードして解凍
・TRockOTVTestをDTVアップデータからダウンロードして解凍
・TvRockOnTVTestフォルダの、TvRockOnTVTest.tvtpを、TVTestのPluginsフォルダにコピーする。
・TVRockを起動して、一旦終了する。
・TVRock→DTun.batを実行する。
・4チューナーを選ぶ。
・4つ分のチューナーの設定を行う。録画用アプリはRecTestを指定する。※その後、RecTaskに変更。
・TVTest.exeのオプションには、"/d BonDriver_PT-T0.dll /DID A"を設定。
・RecTask.exeのオプションには、"/d BonDriver_PT-T0.dll /nodshow /min /DID A"を設定。
※チューナー1,2は地上波デジタル、3,4はBS/CS。
※チューナー1はBonDriver_PT-T0.dll /DID A、チューナー2はBonDriver_PT-T1.dll /DID B、チューナー3はBonDriver_PT-S0.dll /DID C、チューナー4はBonDriver_PT-S1.dll /DID Dを指定する。


・・クリックで詳細が見れます・・

・地上デジタルの視聴地域を選択する。
・番組情報の取得を行う。
・番組表起動のアカウントとパスワードの設定（しなくてもいい）をする。

4.設定
・TVRockのスリープ設定を行う。（設定→インテリジェント→スリープタイマーの設定を行った後、コンテクストメニューから、スリープを有効にする）


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・

・ファイル名の命名規約を変える。（設定→録画基本設定で、ファイル名置換フォーマットを、@TT@NB@SB@YY@MM@DDなどにする）


・・クリックで詳細が見れます・・

・右クリックメニューから、スリープを有効にする。（ここでは、休止を選択）


デジオン・DiXiMサーバ機能


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・

デジオンのDiXiMサーバはIODATAの地デジチューナに付属してたもの。Windows Media Centerで録画した映像ファイルが、このサーバ機能で配信可能。


TVersityのDLNAサーバ機能


・・クリックで詳細が見れます・・

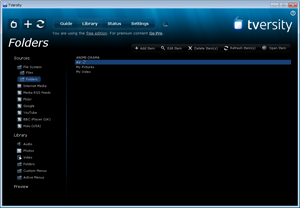

Windows用のフリーのDLNAサーバソフト、TVersity。



・・クリックで詳細が見れます・・

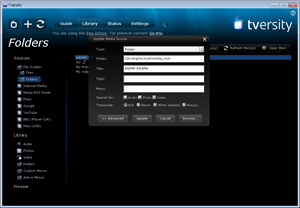

公開するフォルダを複数登録できる。



・・クリックで詳細が見れます・・

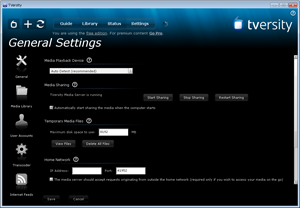

詳細設定画面。



Windows 7＆Media PlayerのDLNA機能


・・クリックで詳細が見れます・・


・・クリックで詳細が見れます・・

Windows7にも、DLNAサーバ機能はある。DTCP-IPには対応してないけど。


BDレコーダのDLNAサーバ機能

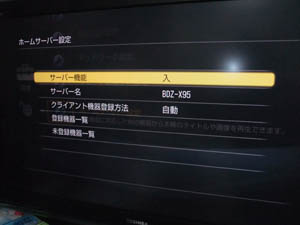

SONYのBDレコーダ・X95のDLNAサーバ機能は、デフォルトはOFFなので明示的にONにする。これで、DTCP-IPに対応した、他のハードやソフトから、録画ファイルを再生できるようになる。

デジオン・DiXIM Digital TV PlusのDLNAクライアント機能

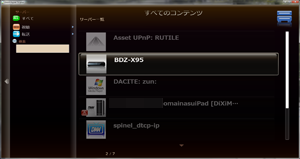

デジオンのDLNAクライアントソフト、DiXiM Digital TV Plusは、DTCP-IPにも対応している、Windows用のDLNAプレーヤ。DLNAレンダラ、コントローラとしての利用も可能。画面は、ネットワーク内のサーバを一覧表示したところ。

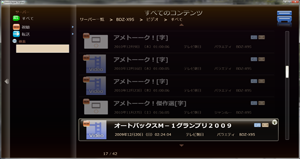

SONYのBDレコーダーで録画された、地デジの映像ファイルにアクセスしているところ。

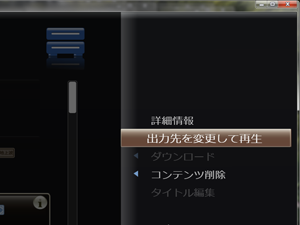

DLNAコントローラとして利用するには、コンテンツを選択し、出力先を変更して再生、を選ぶ。

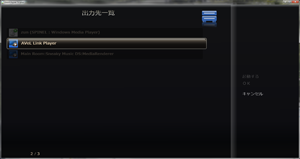

DLNAレンダラの一覧が表示されるので、再生する機器を選ぶ。

Windows Media PlayerのDLNAクライアント機能


・・クリックで詳細が見れます・・

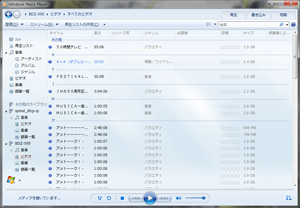

Windows Media Playerにも、DLNAクライアントの機能が搭載れている。ソニーBDレコーダの録画コンテンツにもアクセスできる・・ただし、WindowsMediaはDTCP-IP非対応なので、再生はできない。



・・クリックで詳細が見れます・・

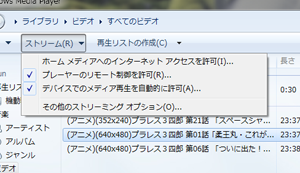

プレーヤーのリモート制御を許可にすると、別のMediaPlayerからPush再生ができる。所謂、コントローラとレンダラ、サーバによる3BOX再生が実現される。下の、デバイスでのメディア再生を・・にチェックを入れると、配信サーバとなる。



・・クリックで詳細が見れます・・

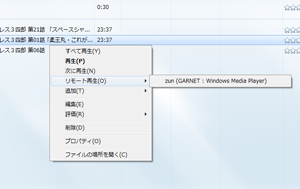

コントローラとなるMediaPlayerから、リモート再生を選ぶとレンダラになれるMediaPlayerが選べる。



・・クリックで詳細が見れます・・

リモートコントロールのダイアログが表示されるので、再生すると、レンダラ側で再生が実行される。


DENON AVアンプのDLNAクライアント機能

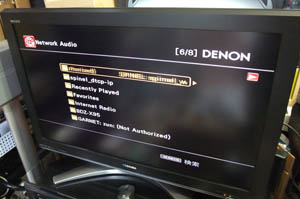

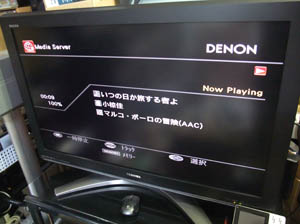

DENONのAVアンプにも、DLNAクライアント機能がある。FLACが再生できないのが、残念。

REGZAのDLNAクライアント機能

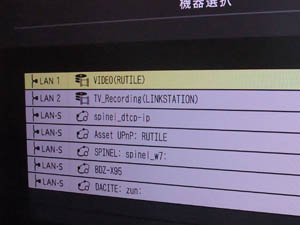

REGZAには、DLNAクライアント機能の他に、Windowsファイル共有にアクセスできる機能がある。ファイル共有リソースは、あらかじめREGZAの設定でサーバを登録しておく必要がある。DLNAサーバは、自動的に一覧に表示される。ファイル共有では、暫定的ではあるが、ISOファイルも再生できるらしい（拡張子を変更する必要有り）。DTCP-IPにも対応しており、BDレコーダやPT1で録画した動画ファイルの再生に使っている。

AV-LS700のDLNAクライアント機能

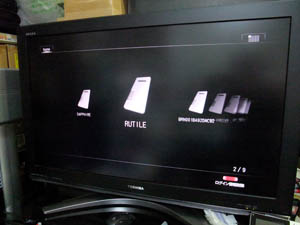

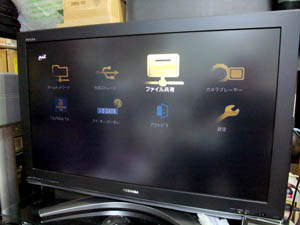

アイオーの、AVeL LinkPlayer AV-LS700には、DLNAクライアント機能に加えて、ファイル共有へのアクセス機能もある。ISOファイルの再生もそのまま可能で、DVDメニューとかもきちんと表示される。トリックプレイもOKで、なかなか便利。AVI系のPCメディアファイルも、多くの種類に対応している。また、DiXiM Digital TV等と組み合わせて、DLNAレンダラとして使用することも可能（ただし、レンダラとしての機能は、DLNAサーバ上のコンテンツに対してのみ対応）。DTCP-IPにも対応しており、BDレコーダのコンテンツの再生も可能。

iPhoneでのDiXiM DLNAクライアント機能


・・クリックで詳細が見れます・・

デジオンから無償で配布された、iPhone/iPad用のDLNAクライアントソフト。動画ファイルにも、音声ファイルにも対応している。ただ、DTCP-IPには対応してないみたい。これは、Winodws 7上のDLNAサーバ機能にアクセスしたところ。



・・クリックで詳細が見れます・・

動画ファイルを、AV-LS700で再生コントロールしているところ。



・・クリックで詳細が見れます・・

ASSET UPnPのFLACファイルの一覧を表示しているところ。LINNのコントローラソフトとしても使用できる。

Air Videoを使いWindows上の動画ファイルをiPadで再生


・・クリックで詳細が見れます・・

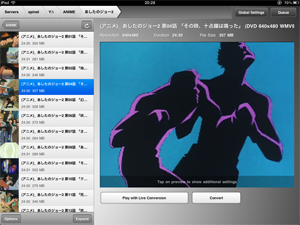

DLNAではないが、iPad用に販売されている、Air Videoというトランスコード型のメディアプレーヤーソフト。Winodws側でサーバソフトを常駐させておくと、公開指定したフォルダの動画を、リアルタイムトランスコードして再生してくれる。トランスコードにも関わらず、再生は快適。サムネイル等も俊敏に表示される。家でごろ寝して録画ファイルを見るには、これが一番。
